안녕하세요 모즈 디지탈 진장입니다오늘은 사용중인 BMPCC 에틸타플립스크린 모듈을 장착하는 작업을 했습니다.
LCD가 들어있는 카메라인데 제조사 TILTA에서 플립 LCD가 되게 해주는 키트를 발매했었습니다.

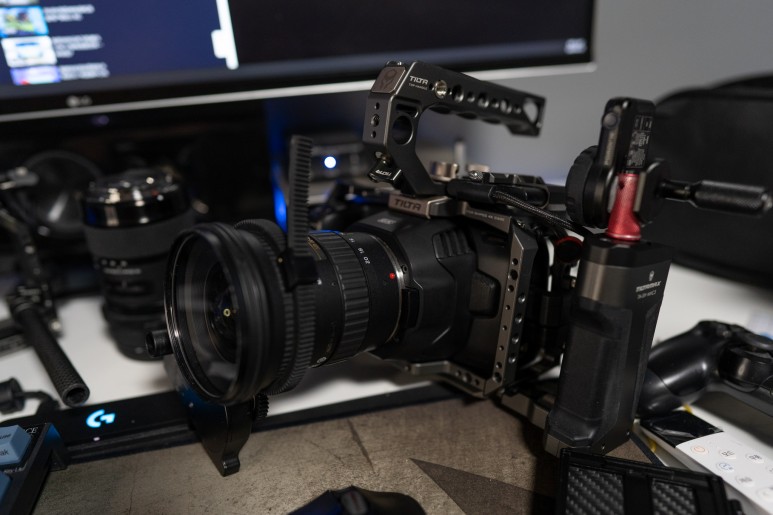

지금 구성은 이렇습니다틸 타 풀 케이지에 사이드 핸들(왼쪽) 탑 핸들 SSD 홀더 무선 파르포 시스템

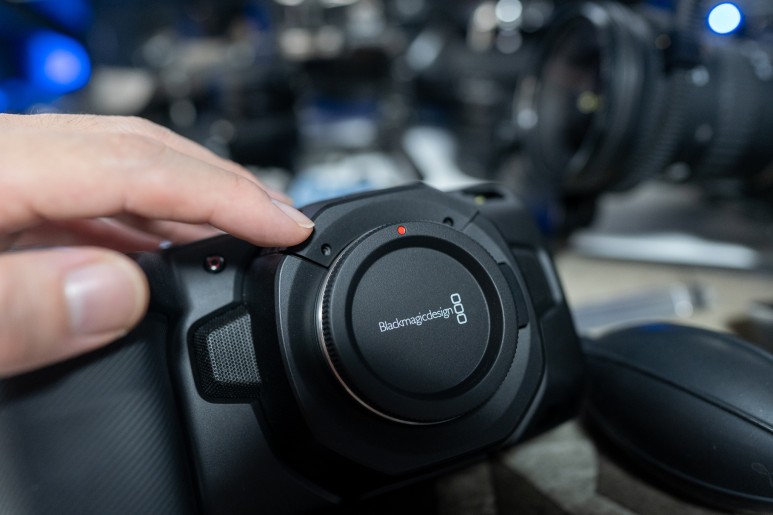

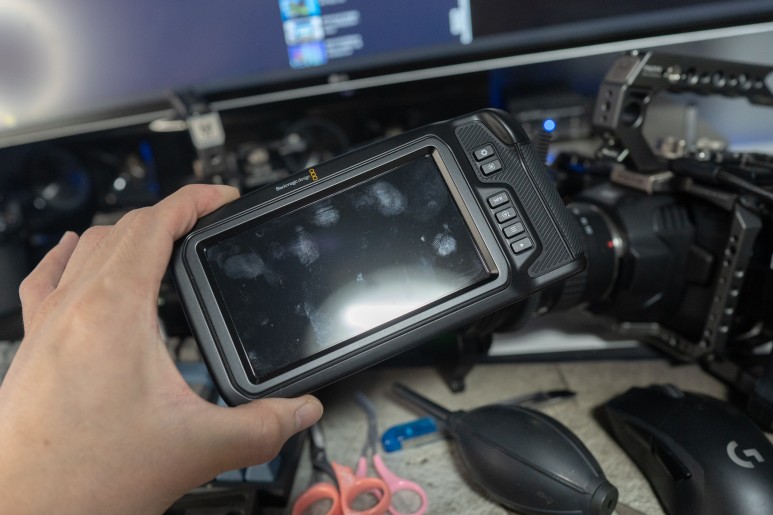

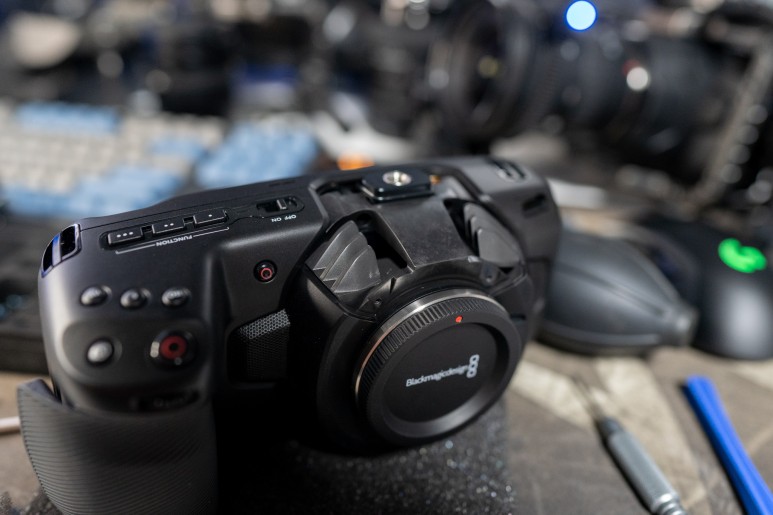

BMPCC 6K 저는 최대한 핸드 헬드에서 부피를 줄이려고 했기 때문에 BMPCC 4K를 수술대에 올리기로 했습니다.

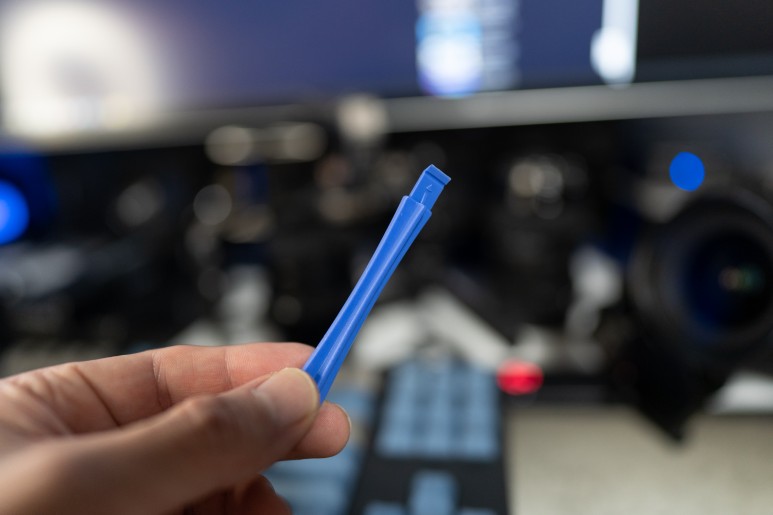

기본적으로 포함되어 있는 해(미세한 틈새를 이용하여 연결부위를 벌려 분리하는 도구입니다.

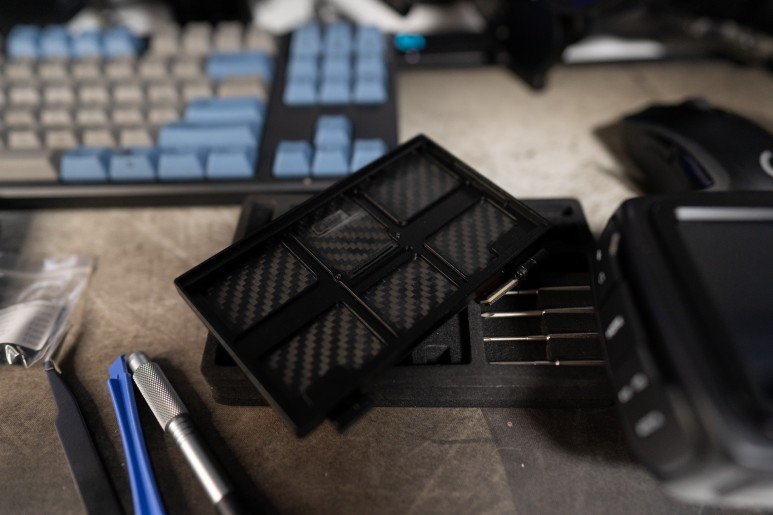

) + 정밀 드라이버 (분리에 필요한 비트 4개도 포함되어 있습니다.
)

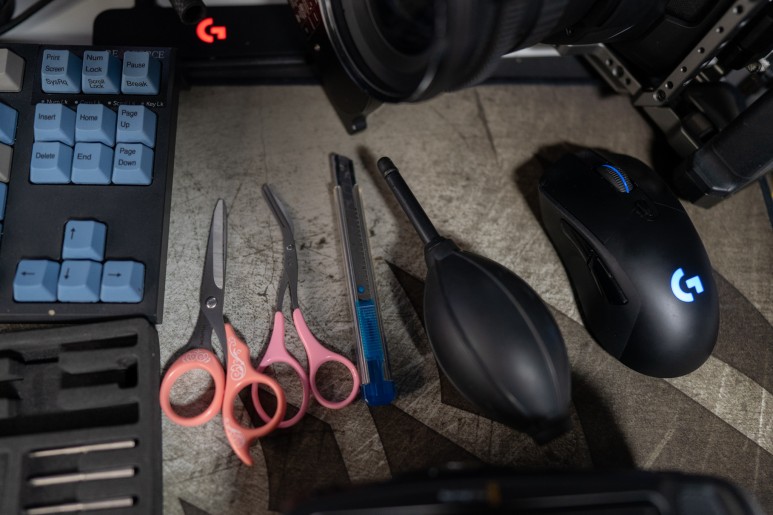

틸타 영상 매뉴얼을 보면 별도의 칼과 가위 블로워도 필요하다고 합니다.

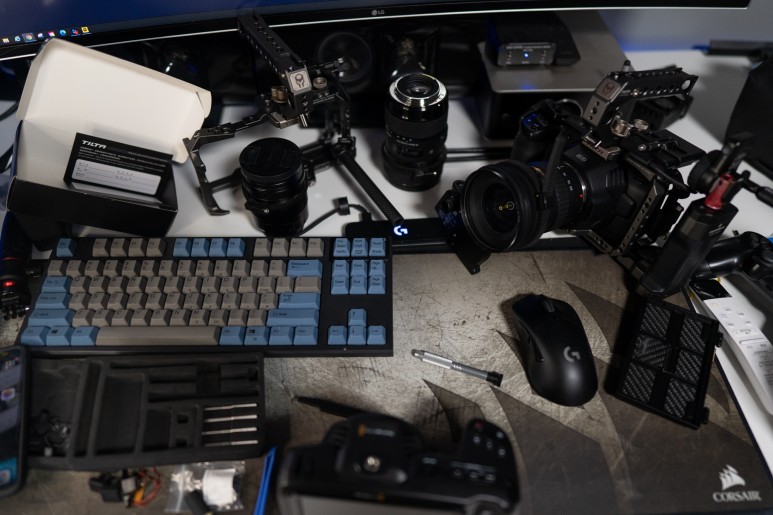

본격적인 튜닝 시작 BMPCC 4K 6K TILTA FLIPSCREEN 사진은 많지만 의식의 흐름대로 촬영한 것이기 때문에 매우 자세하지는 않을 수 있습니다.
^^;

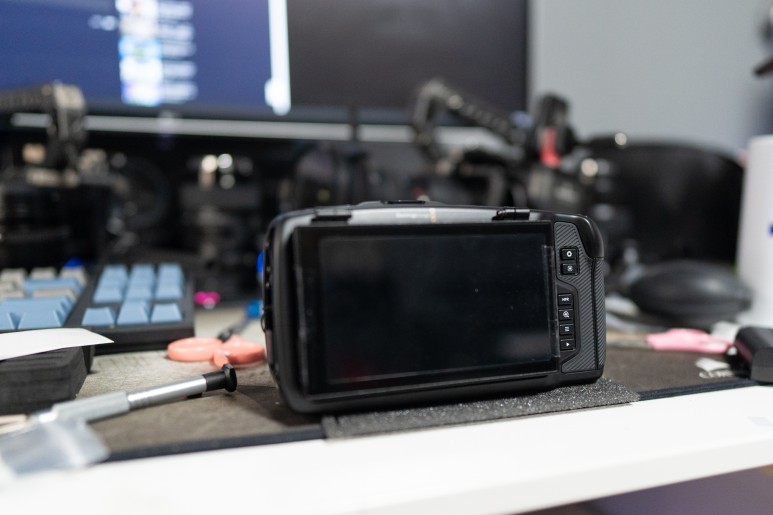

일단 하단의 필름지를 떼고 분리할게요

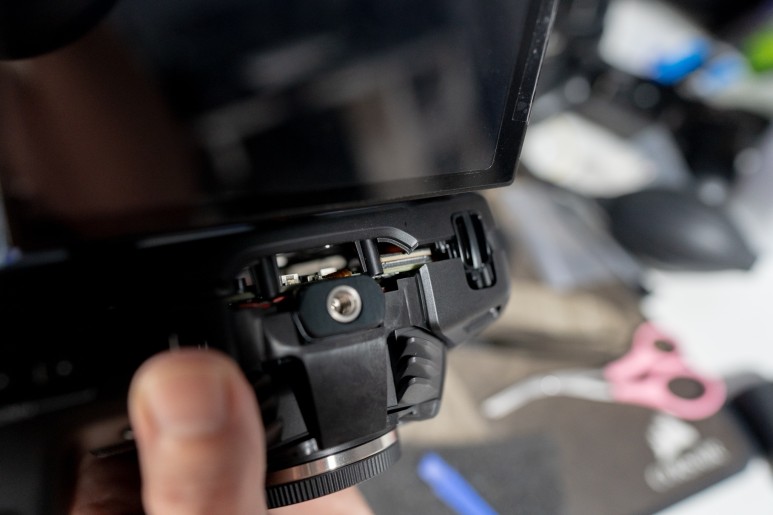

상부 하부의 커버를 분리하고 핸들도 주걱으로 한쪽을 분리하여 나사를 분리합니다.

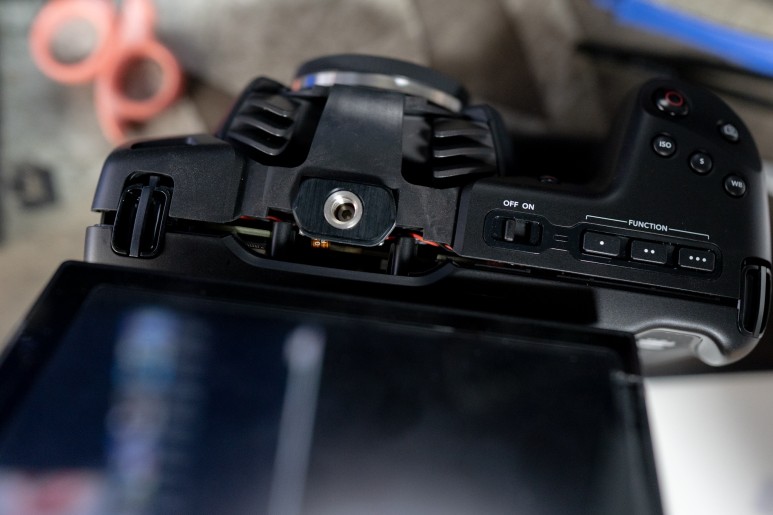

상부 커버 분리

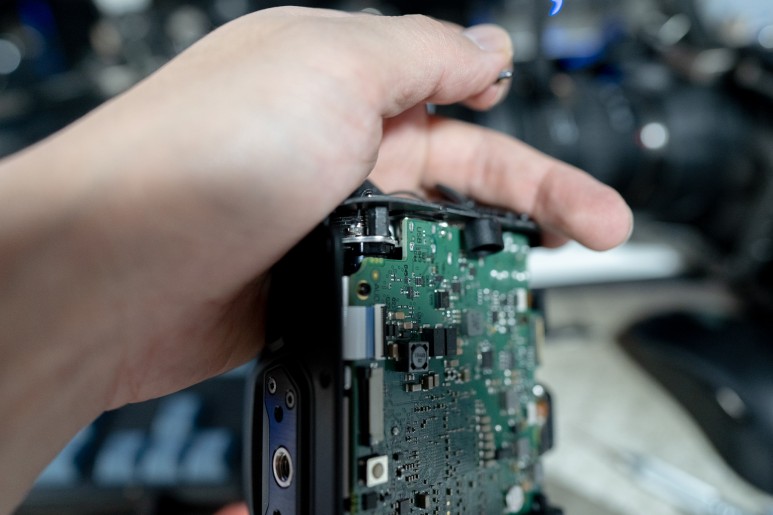

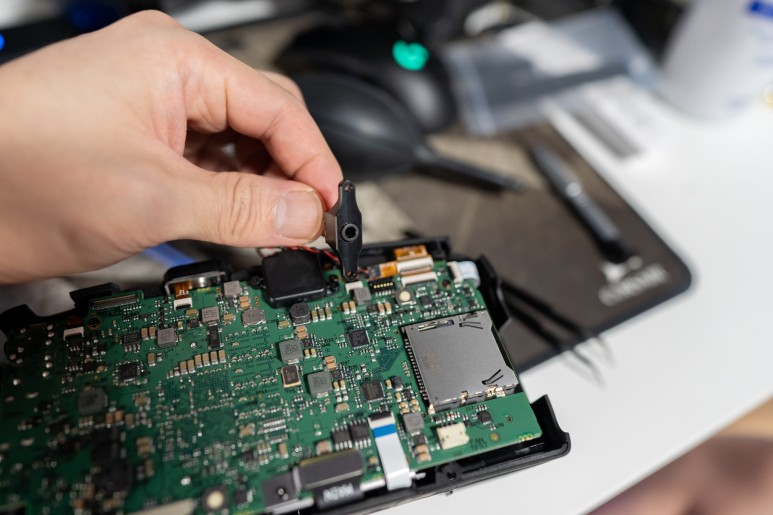

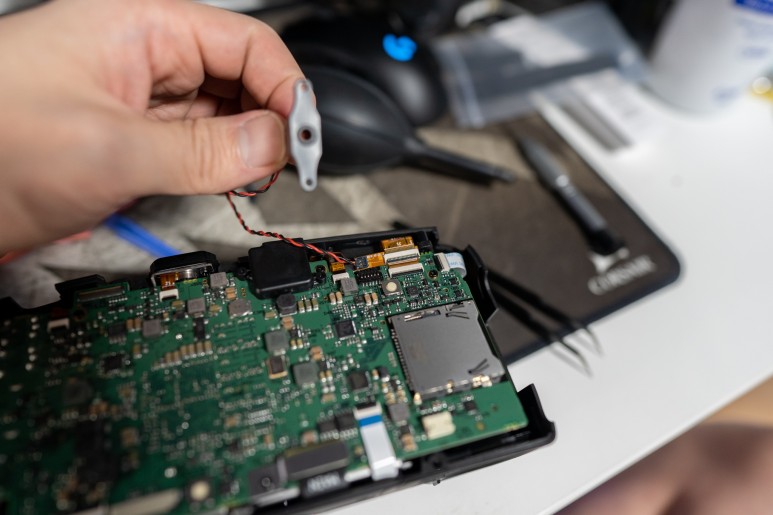

LCD와 pcb보드를 분리하여

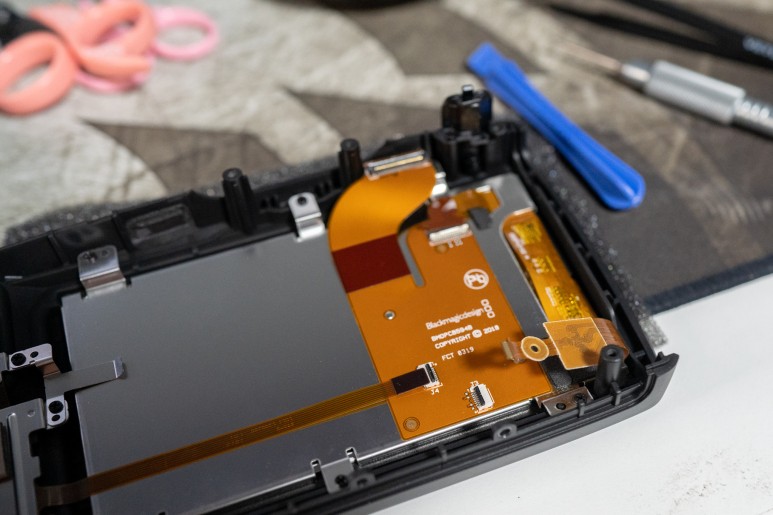

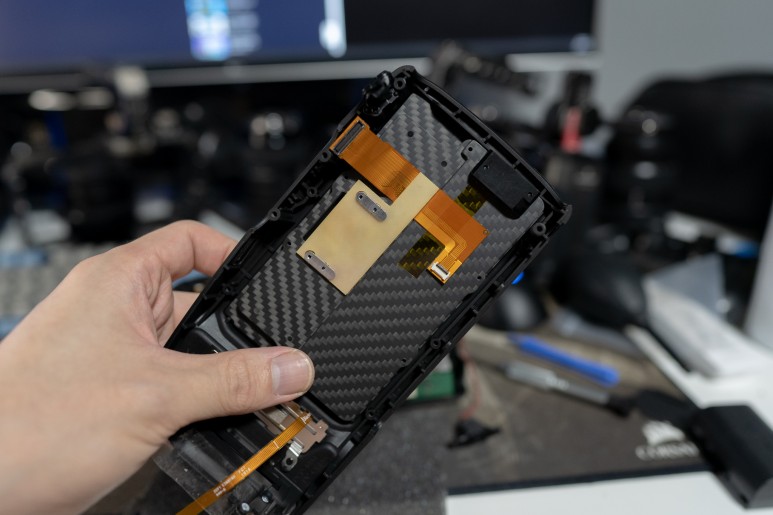

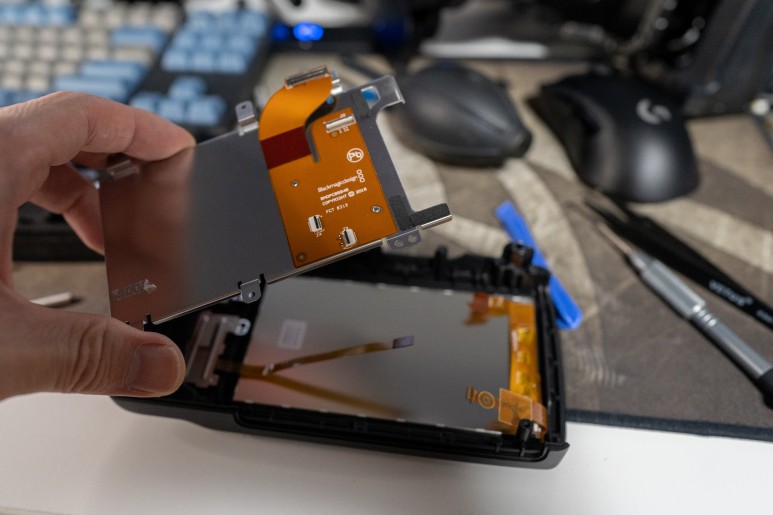

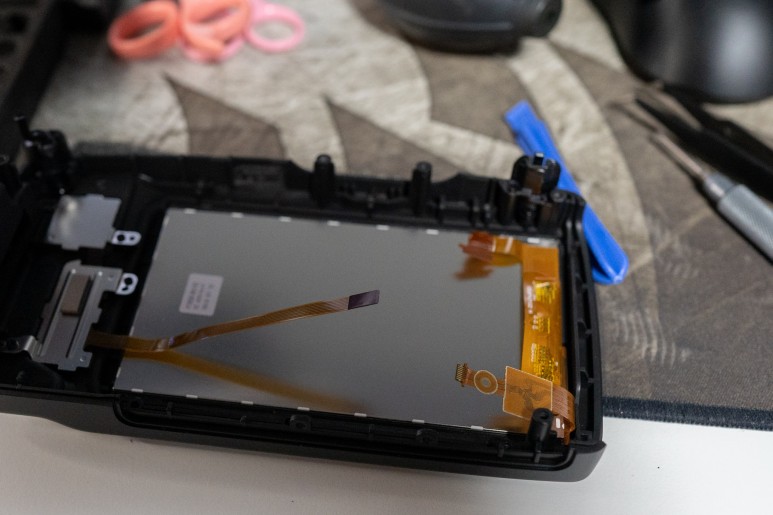

LCD도 프레임과 분리 작업을 해줘요.fpcb는 모두 분리해주세요.

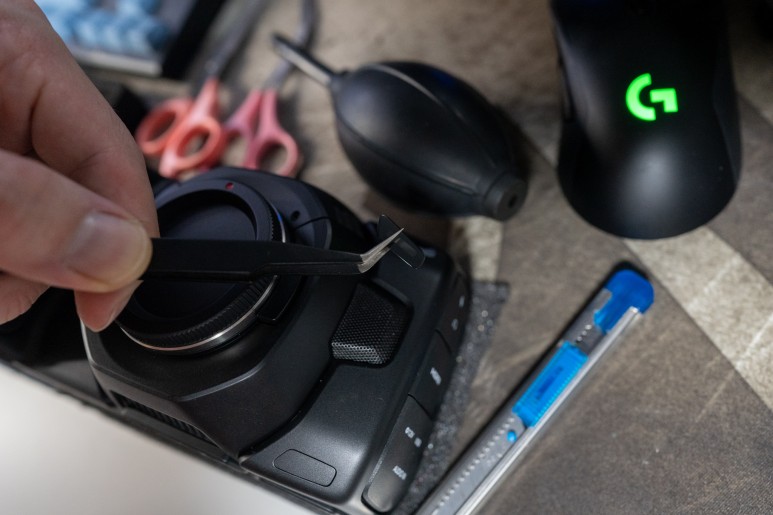

헤어드라이어를 이용하여 LCD와 바디 프레임에 주름제를 녹여 깨끗이 제거하고(이것이 매뉴얼 상에서 매우 길게 설명해 두었으나 한번에 찢어져서 다이슨 헤어드라이어의 성능에 찬사를!
)

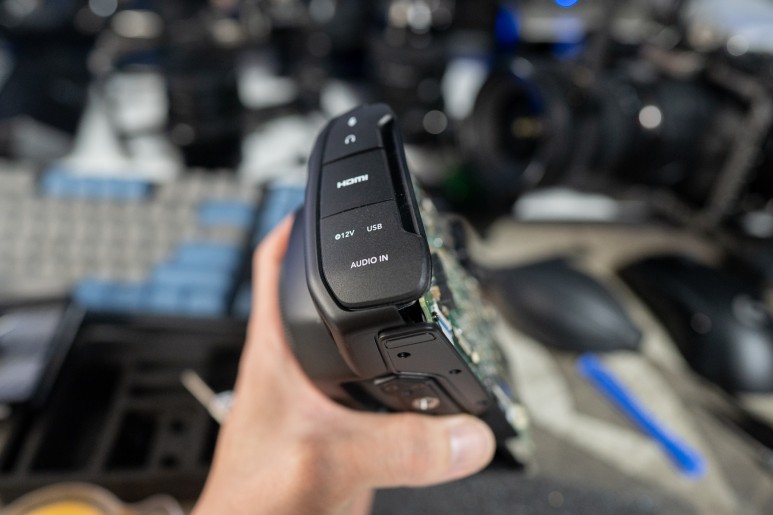

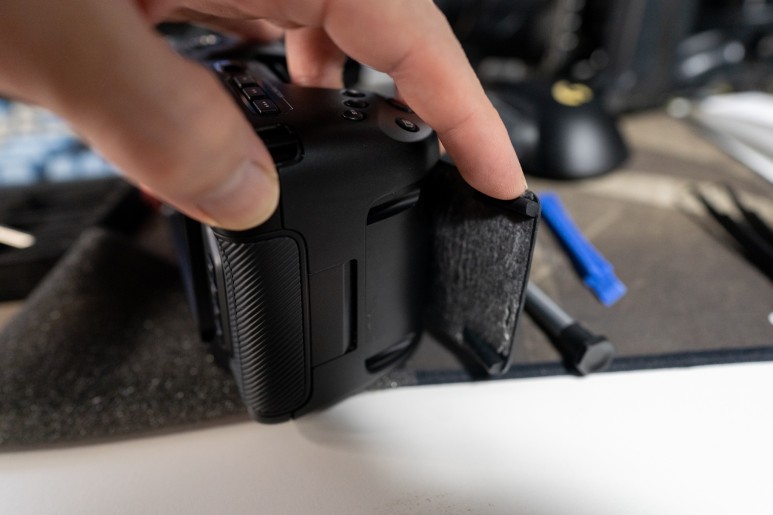

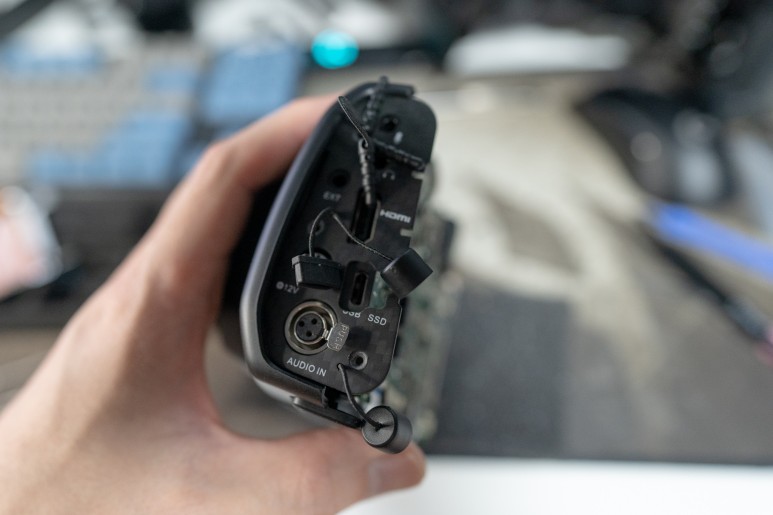

사이드 패널도 재거
분리 시 BMPCC 6K와 4K의 내용이 조금 다릅니다.
BMPCC 4K 틸타 플립 스크린 도전 TILTA FLIP SCREEN

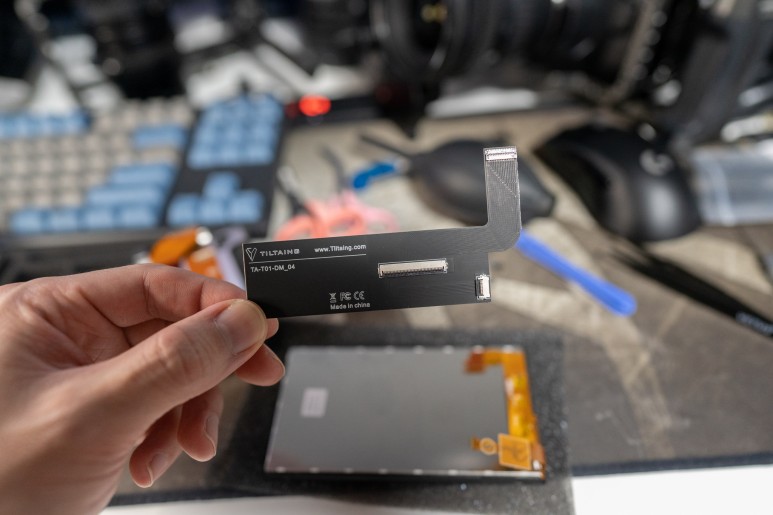

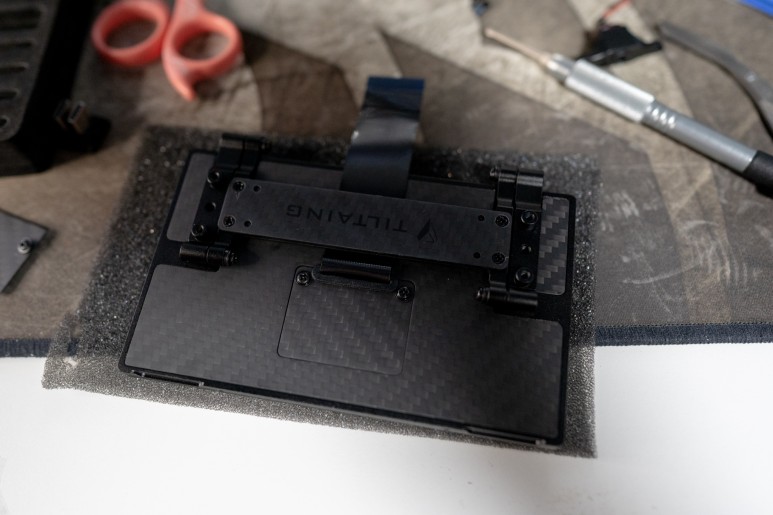

칠타 플립 스크린 모듈로 제품을 하나하나 위치에 넣습니다.

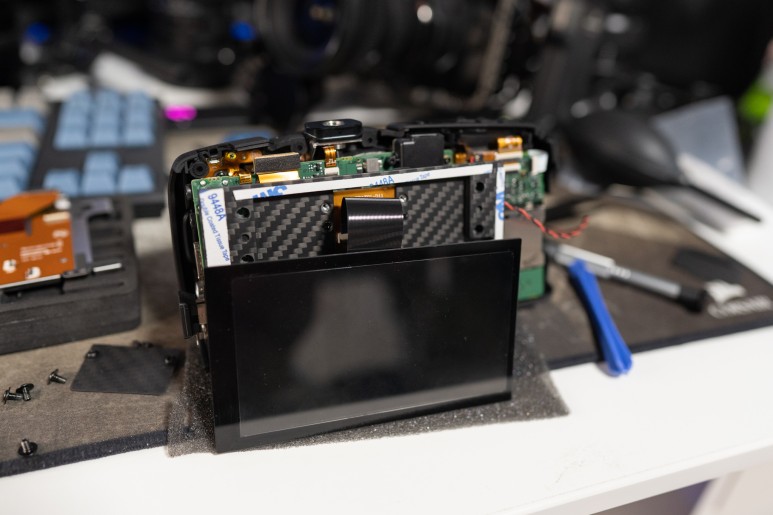

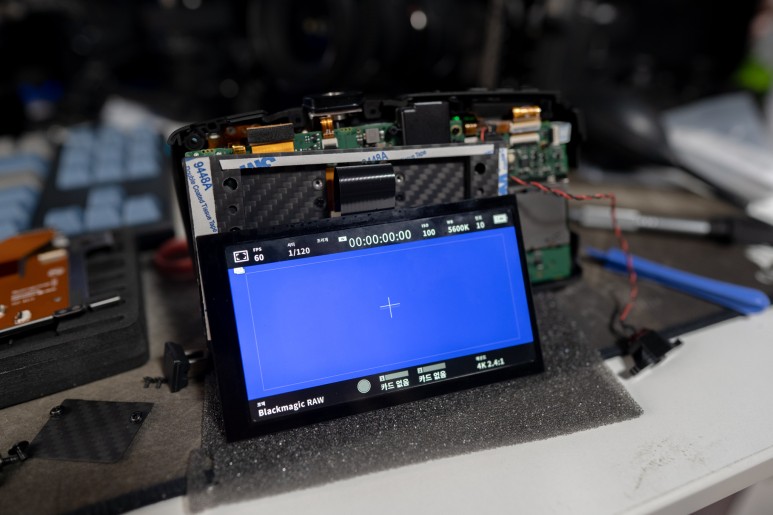

중간에 LCD를 연결해 보고 전원을 켜서 화면이 잘 들어가는지 터치가 되는지 확인해 보셔야 합니다.
다행히 아무런 변수가 없었어요.

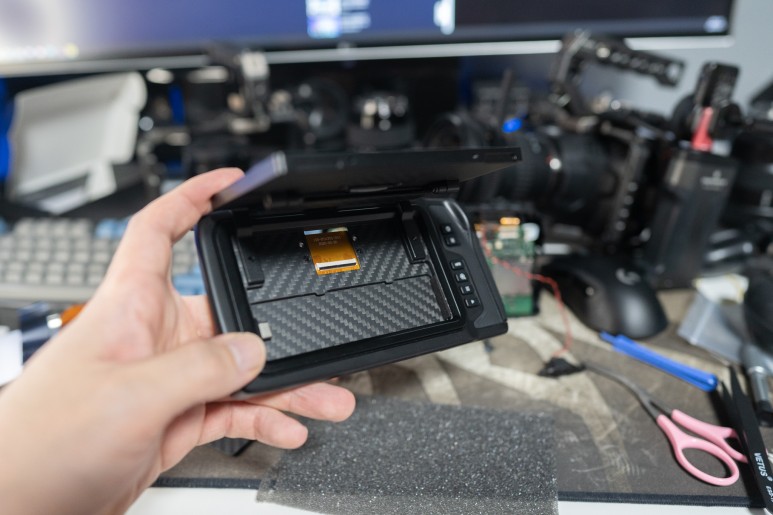

틸터플립스크린 모듈을 연결해서 여기서 하나의 변수가 있었는데
모듈에 양면테이프가 없는데 여기서 양면테이프가 필요해요점성이 폼타입 양면테이프처럼 좋지 않아도 되지만 보통 두께가 얇은 테이프가 있으면 좋습니다.
(저는 다음날 문구점에서 구매하여 완성했습니다)
●사이드도 틸터 제품으로 교환
그리고 조립

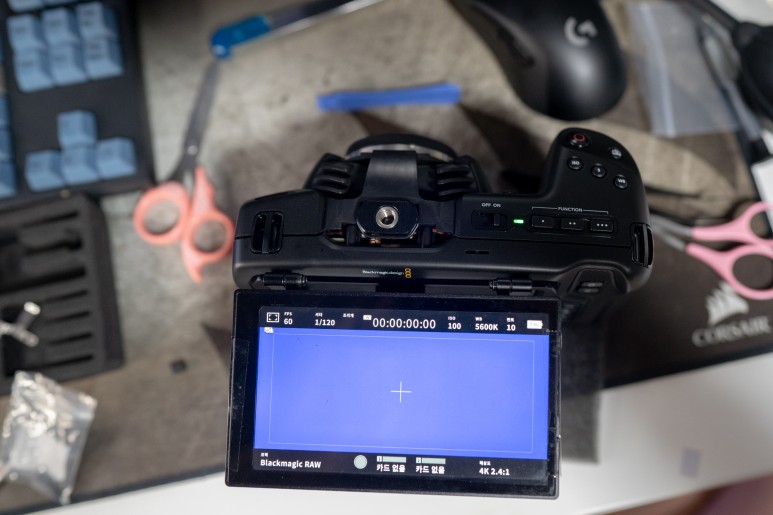

나사 체결 전 작동여부 점검

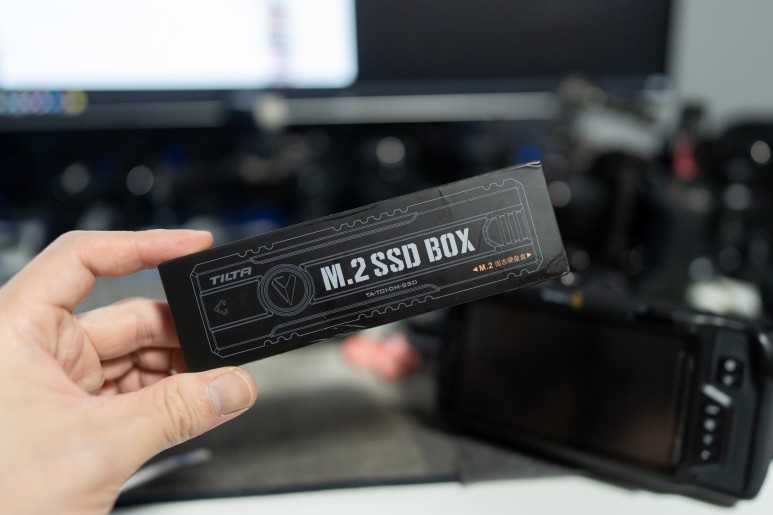

LCD의 끝 양쪽에 테이프로 고정되어 있습니다 준비물에 양면테이프가 필요할 줄은 몰랐습니다ㅠ_ㅠ 특이한 외장메모리 방식, 기존 BMPCC 틸터리그를 운용하면서 사용한 삼성T5를 가지고 있습니다만, 틸터플립스크린으로 튜닝하시면 M.2 NVME 타입 혹은 SATA 방식의 메모리 옵션을 구입하실 수 있습니다.

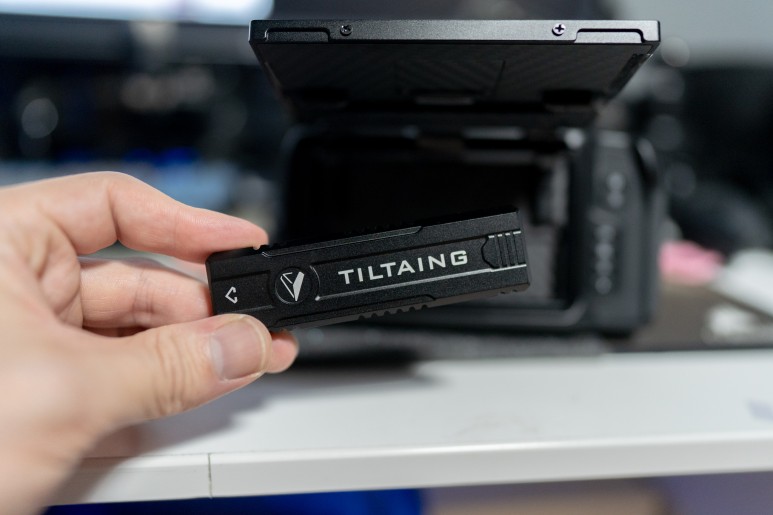

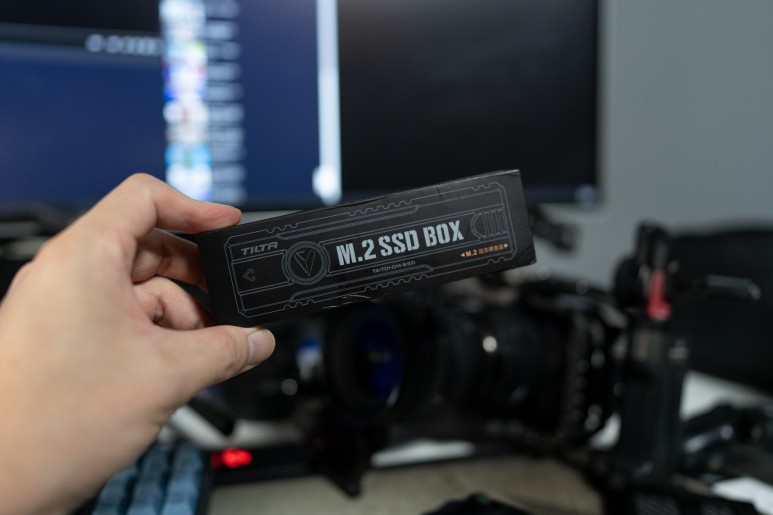

저는 M.2 NVME 타입을 선택했습니다

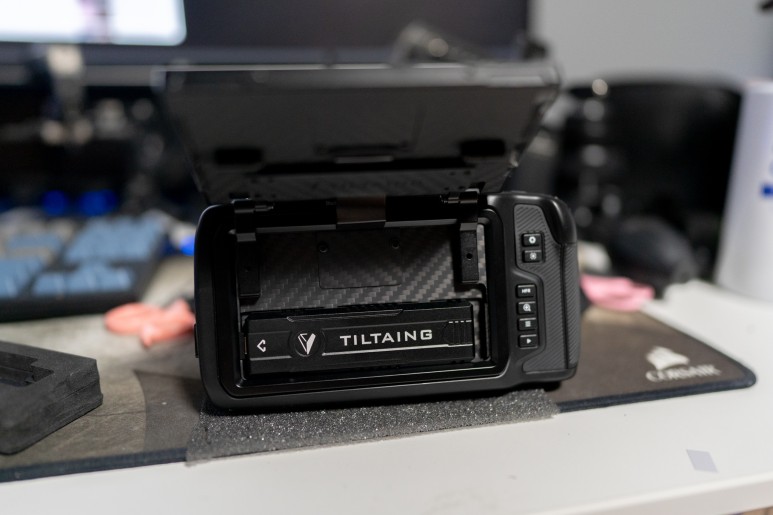

BMPCC 이렇게 결합!
조립 완료 후 남는 나사도 없어 만족합니다.
아직 하우징만을 조합한 형태인데, 이달 안에 NVME1TB를 하나 넣을 예정입니다.
이왕이면 GEN4 살까 생각 중

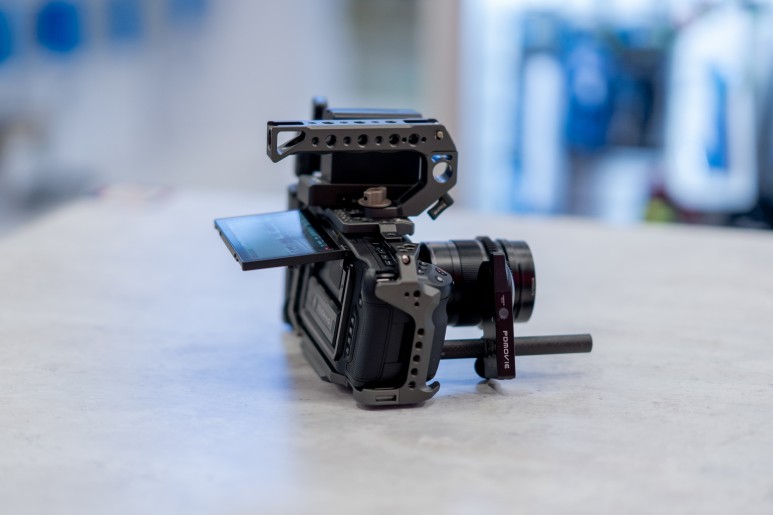

BMPCC 4K 틸터플립 스크린 튜닝 성공했습니다
과정은 오늘 모두 담고, 몇 가지 세팅은 TILTA FLIP SCREEN을 사용한 후기는 다음 포스팅에 남겨보겠습니다.
고마워요^^
조립 난이도는… 아주 쉬운 정도로 정리를 했으면 좋겠습니다 컴을 조립할 수 있으면 누구나 할 수 있을 것 같아요
봐주셔서 감사합니다.
블랙매직제품에 컨슈머분들도 많은 관심을 가지고 계시지만, BMPCC에 대한 정보가 많지 않은 관계로 제가 여러 포스팅에 걸쳐 보여드릴 수 있는 만큼 최대한 다양한 세팅들을 보여드릴 수 있으니 참고 부탁드립니다.
^^
